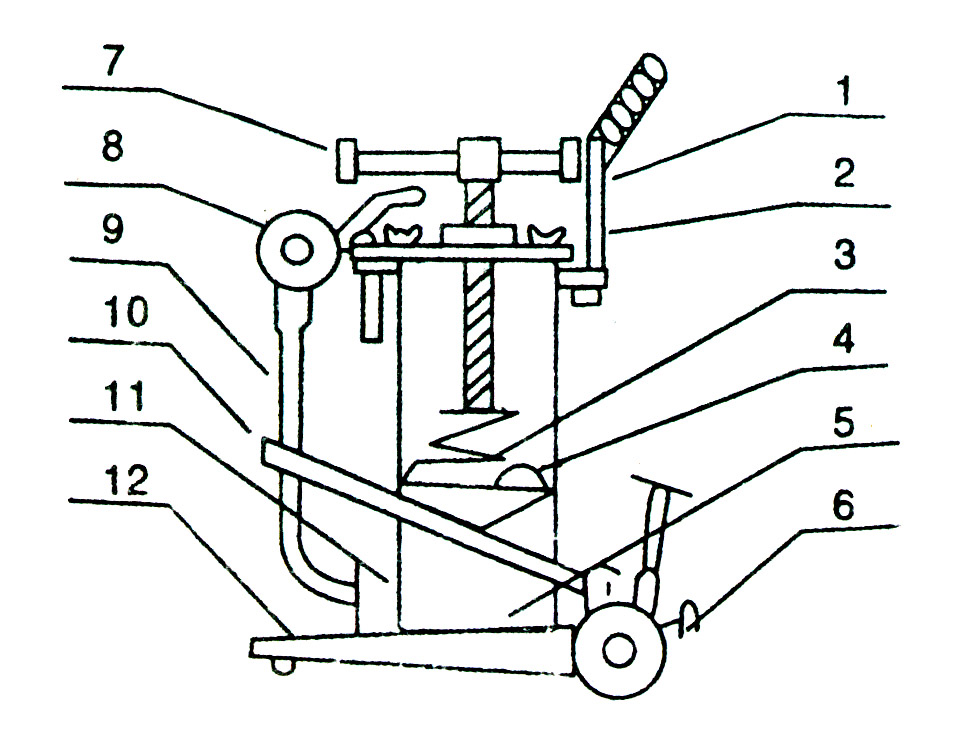

1、推把      2、緊固帽    3、壓簧      4、皮碗    5、過濾網(wǎng)

6、放氣      7、絲杠把    8、加油槍    9、膠管

10、腳踏架  11、儲油桶    12、機座

腳踏式注油器使用說明

先將該機絲杠（7）上旋，卸下緊固帽（2），把桶蓋和壓簧總成提出桶內(nèi)。再把放氣螺絲（6）旋下，皮碗（4）中心提片用手指用力提出，把潤滑脂加入儲油桶（11）內(nèi)（留出壓簧（3）和皮碗的空間），而后以上部件按原位置裝好旋緊。將絲杠（7）下旋，使壓簧（3）壓縮（用力不必過猛），把放氣螺絲松開，腳踏幾次，踏架（10）每踏一次踏架須回升到zui高處，再往返，使放氣螺絲（6）放氣出油為止，緊固，再踏兩腳以上，膠管（9）產(chǎn)生高壓，提出加油槍（8）勾動槍機，即可注油。
